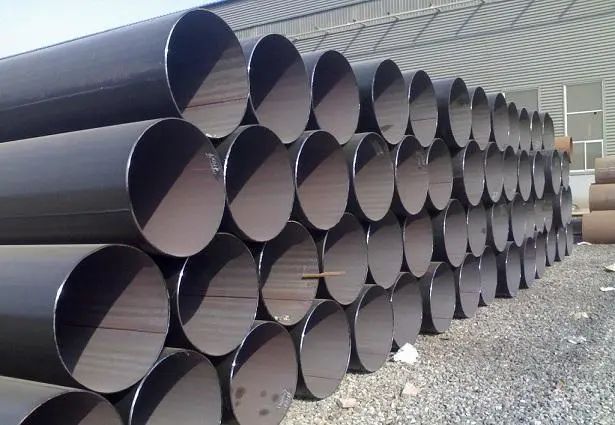

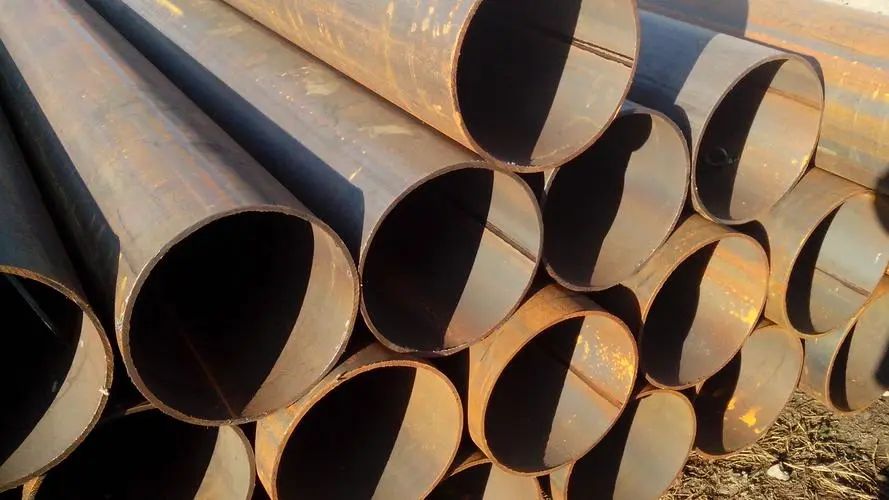

Beina sauma soðnu rörið er nú notað á mörgum sviðum og við skulum skoða hvernig það var framleitt.
1. Stálplata rannsaka: Grafinn bogasoðið rörtengi með stórum þvermál á bak við stálplötuna er bein lína. Fyrst skaltu athuga úthljóðsskoðun alls borðsins.
2. Kantfræsing: Notaðu mölunarvélina til að framkvæma tvíhliða mölun á báðum hliðum stálplötunnar til að uppfylla kröfur um breidd, samhliða samhliða hlið og rifaform plötunnar;
3. Pre-beygja brún: Notaðu for-beygja vél til að pre-beygja brún hnút til að gera brún borð hafa boginn sveigju;
4. mótun: Á JCO mótunarvélinni var hálfboginn stálplatan þrýst mörgum sinnum í "J", síðan var hinn helmingurinn af stálplötunni beygður í "C" og opnunar "O" lögunin var loksins mynduð .
5 Forsuðu: Undirbúningur á stálpípum með beinum saumsuðu, með gassuðu (MAG) samfelldri suðu;
6. Innri suðu: Soðið inni í beinu sauma stálpípunum með langsum fjölvíra grafinni bogasuðu (ekki meira en fjórar línur).
7. Ytri suðu: Lóðrétt fjölþráðarbogasuðu er notuð fyrir ytri suðu á saumuðu bogasoðnu stálpípunni.
8. Ultrasonic Detective I: Athugaðu 100% málminn á báðum hliðum suðunna og suðu innan og utan rörsins í beinu saumanum;
9. Röntgenspæjari I: Hægt er að framkvæma 100% röntgensjónvarpsskoðun á suðusaumsupplýsingum innri og ytri suðu. Notkun þessara myndgagnavinnslukerfa getur tryggt næmni uppgötvunarinnar.
10. Þvermál stækkun: Full lengd niðurgrafinna bogsuðu stálpípna með beinum saumum er stækkað til að bæta stærð og nákvæmni stálpípunnar og bæta streitudreifingu í stálpípunni.
11. Vatnsþrýstingspróf: Stálpípurnar eftir þvermál bólgu eru athugaðar eitt í einu á vökvaprófunarvélinni til að tryggja að stálpípan nái venjulegum prófunarþrýstingi. Vélin hefur virkni sjálfvirkrar upptöku og geymslu.
12. Facking: Skoðun stálpípunnar er unnin í lok rörsins til að mæta merki sem krafist er í lok leiðslunnar.
13. Ultrasonic skoðun II: Ultrasonic athugaðu aftur til að athuga galla sem geta komið fram eftir þvermál stækkun og vatnsþrýsting á beinu sauma soðnu stálpípunni.
14.Röntgenpróf II: röntgengeisli iðnaðarrannsókn og túpusuðu saumahimnuþvermál stækkun og vökvapróf;
15. Segulduftpróf í lok túpunnar: Þessi prófun er til að finna út galla á enda túpunnar;
