Áhrifaríkari aðferð til að greina suðugalla er að nota púlsspeglun ómskoðunartækni. Vegna þess að það er aðallega til að ákvarða hvort um galla sé að ræða, er tegund A skjá (A skanna) ultrasonic skynjari notaður. Það notar spegilmyndareiginleika ultrasonic. Á flúrljómandi skjánum tákna lóðrétt hnit svið endurkasts bergmálsins og lárétt hnit táknar útbreiðslutíma endurkastsómsins. Ákvarðu stærð og staðsetningu gallans í samræmi við amplitude og tíma gallaða endurkastsbylgjunnar. Það er endurkastsbylgja á yfirborði vinnustykkisins, F er gallabylgja og B er botnendurkastsbylgja.

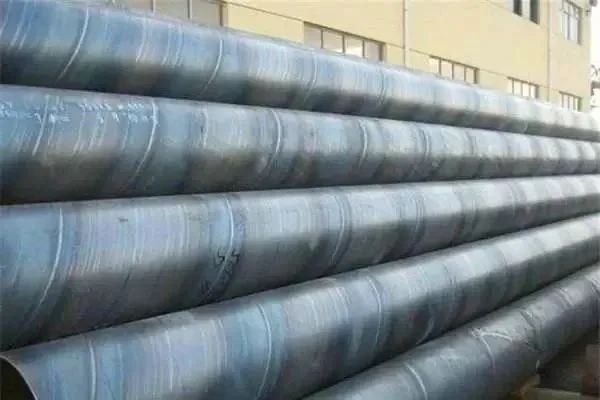

Sjálfvirka rannsakakerfið samanstendur af úthljóðskynjara. Allt kerfið samanstendur af úthljóðskynjara, flutningabílum og suðueftirlitsstofnunum. Ultrasonic skynjari er notaður til að greina saumsuðu. Hér eru hallaskynjararnir sem dreifast um hring hringlaga hringsins notaðir til að greina galla í suðunni, svo sem göt, sprungur, leifar, ófullkomið dýpt og óslípaðir pallar. Flutningstæki eru notuð fyrir farsíma. Fyrir stálrör, meðan á prófuninni stendur, er stálpípurinn settur á flutningsbifreiðina og send í botn suðusporskerfisins. Bíllinn fer áfram á meðan stálpípunni er snúið. Þessar tvær hreyfingar eru sameinaðar í spíralhreyfingu stálpípunnar.
Helst verður fóðrun og snúningur stálpípunnar að vera stranglega samstilltur. Þegar spíralhornið á stálpípusuðunni er óbreytt eru suðurnar stranglega innan greiningarsviðs greiningarkerfisins. Suðumælingarkerfið er burðarefni ultrasonic skynjarans, sem er notað til að fylgjast með miðju stálpípusuðunnar. Til að tryggja nákvæmni og áreiðanleika skoðunarinnar þarf að setja ultrasonic rannsakakerfið upp á suðumælingarkerfinu.
Þess í stað hefur röntgengreiningartækni fleiri kosti en ofangreind greiningartækni. Röntgengeislabúnaður getur ekki aðeins greint ósýnilega suðusamskeyti ýmissa suðuröra, heldur einnig greint prófunarniðurstöðurnar á skynsamlegan hátt, sem veitir árangursríkar greiningaraðferðir til að ná markmiðum "fyrsta hæfishlutfallsins" og "núllgalla".
Þess vegna notar fólk oft röntgentæki til að prófa. Það notar röntgengeisla til að komast í gegnum ógagnsæ efni til að mynda skýrt sýnilegt sjónarhorn til að athuga suðugæði.
Fyrir vörur sem ekki er hægt að athuga með sjónrænni skoðun, notaðu röntgentæki til að komast í gegnum mismunandi þéttleika efni til að sýna innri uppbyggingu mælda hlutans þannig að hægt sé að fylgjast með hlutnum án þess að skemma hlutinn. Prófaðu vandamálasvæðið inni í hlutnum. Eins og er, eru skoðunaratriðin sem nota röntgenbúnað aðallega: gallaskoðun í IC umbúðum, léleg eða brú og þraut, skoðun á SMT lóðmálmur, athuganir sem geta átt sér stað í ýmsum tengdum snúrum og heilleika lóðmálmsefnis.
